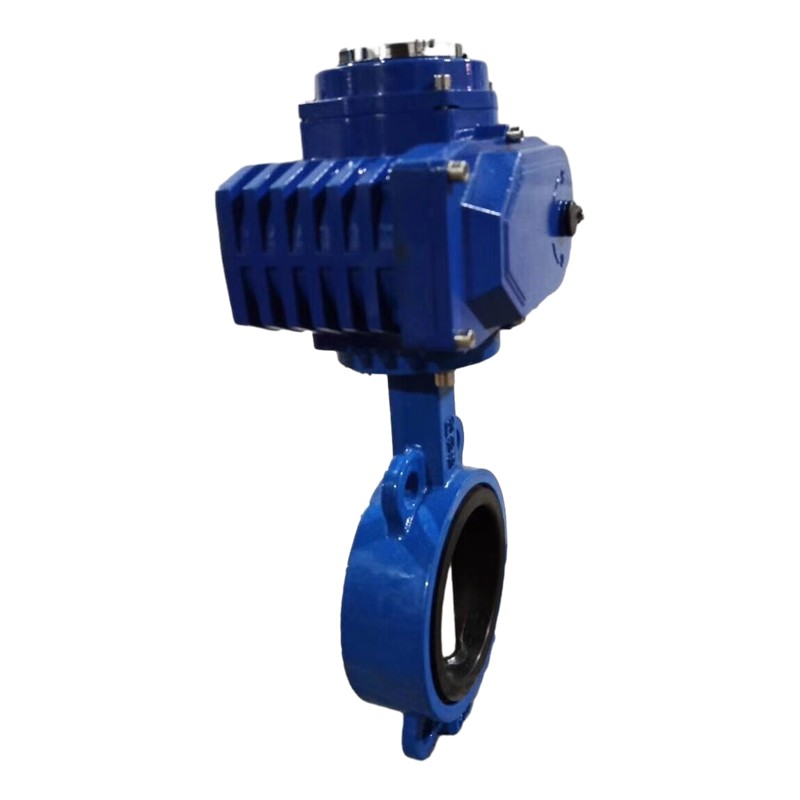

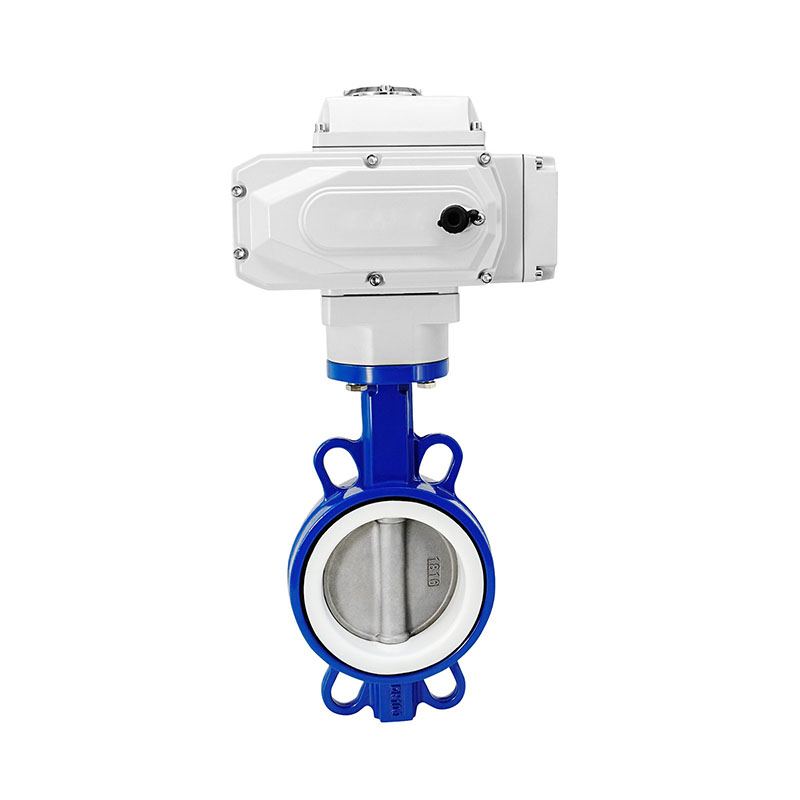

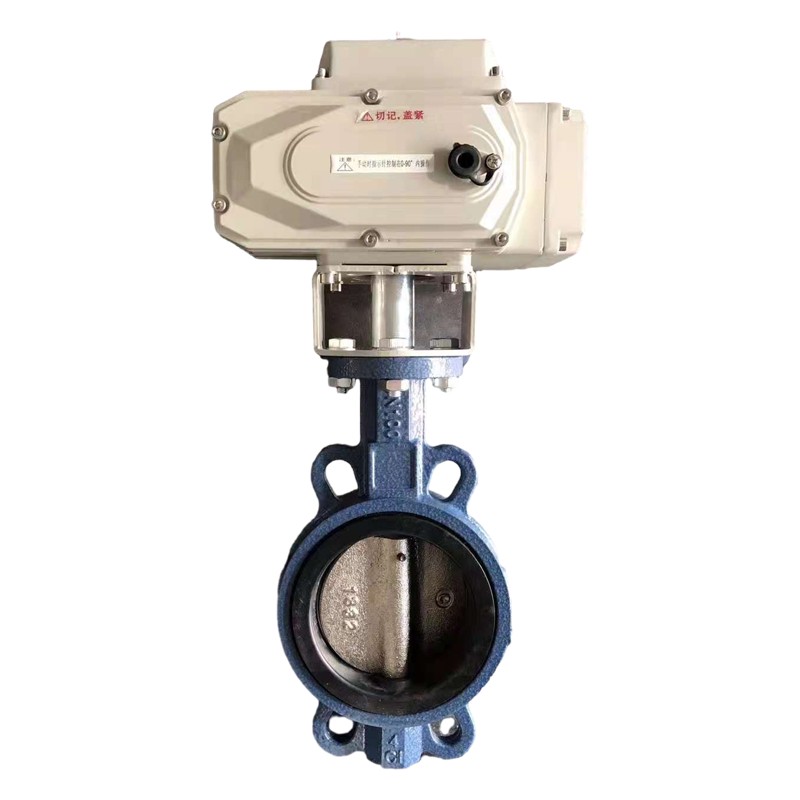

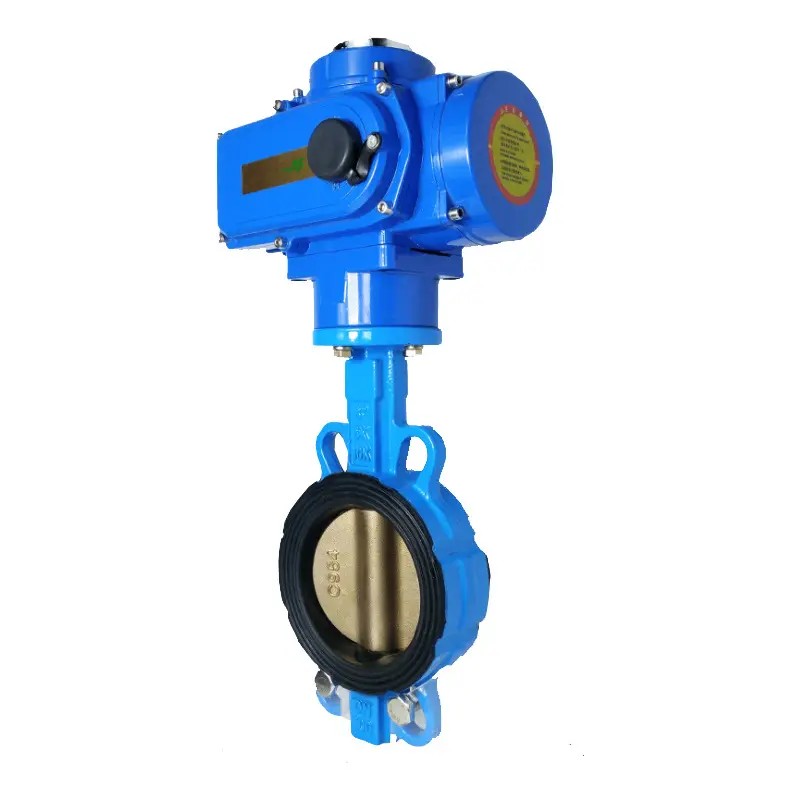

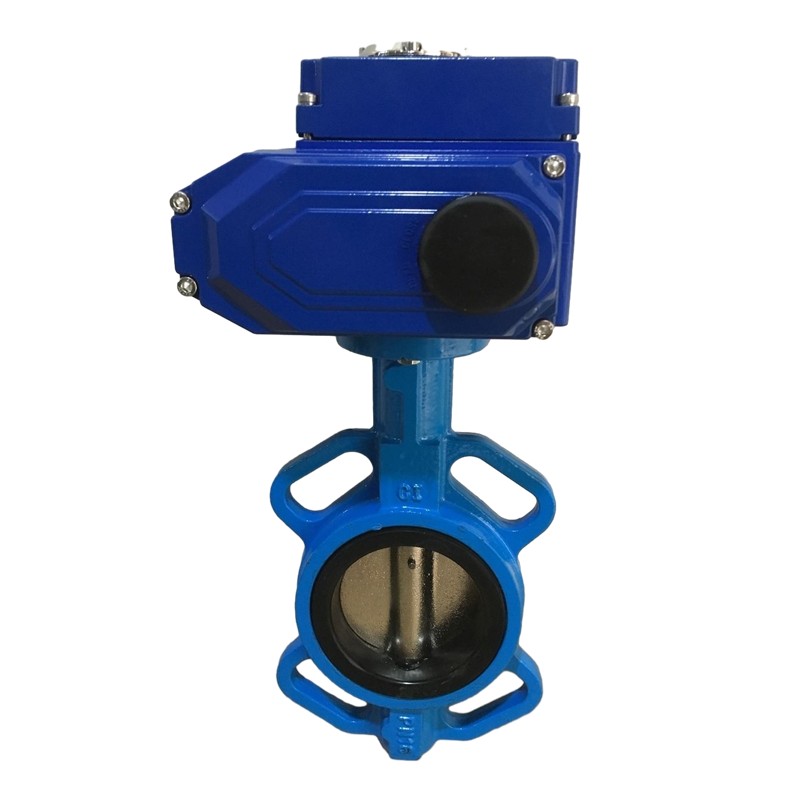

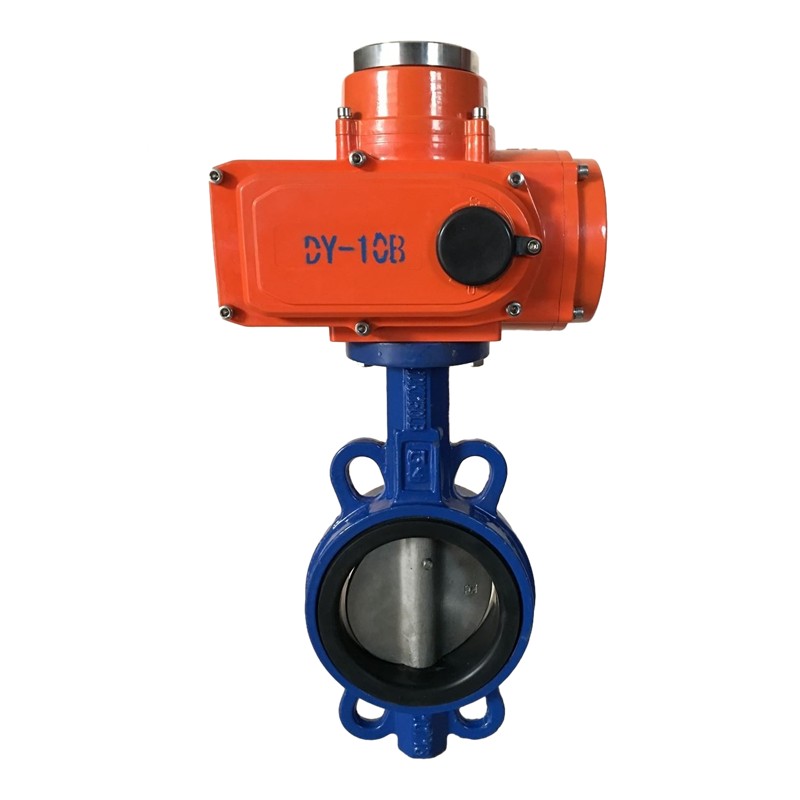

Van bướm wafer với bộ truyền động điện

Sản phẩm cốt lõi của nhà máy FYL: Thiết kế wafer nhỏ gọn + Thiết bị truyền động điện chính xác + Niêm phong ghế mềm đáng tin cậy

Trong hệ thống đường ống công nghiệp, van đóng vai trò quan trọng trong việc điều tiết hoặc cách ly dòng chảy. Van thủ công truyền thống từ lâu đã phải đối mặt với ba vấn đề lớn:

1. Vận hành bằng tay không hiệu quả, đòi hỏi nhân viên tại chỗ phải đóng/mở van, chậm và tốn nhiều công sức
2. Khó đạt được điều khiển tự động từ xa, khiến việc tích hợp với các hệ thống điều khiển DCS/PLC hiện đại trở nên khó khăn
3. Thân van lớn chiếm không gian đáng kể và tăng chi phí lắp đặt

cácVan bướm wafer với bộ truyền động điện, sản phẩm cốt lõi của nhà máy FYL, được thiết kế chính xác để giải quyết những vấn đề này một cách có hệ thống. Nó không phải là một van bướm thông thường mà là một giải pháp van tự động hiệu suất cao tích hợp thân loại wafer nhỏ gọn với bộ truyền động điện. Thiết kế wafer vừa khít giữa hai mặt bích ống sử dụng bu lông, tiết kiệm không gian và giảm chi phí lắp đặt. Bộ truyền động điện chuyển đổi tín hiệu điện thành chuyển động cơ học, cho phép vận hành từ xa, chính xác và tự động, cho phép tích hợp liền mạch vào các hệ thống điều khiển lớn hơn.

Mô tả sản phẩm

Van bướm wafer với bộ truyền động điện là giải pháp van tự động, hiệu suất cao được thiết kế để điều chỉnh hoặc cách ly dòng chảy trong hệ thống đường ống. Với thân dạng wafer nhỏ gọn, van này được lắp đặt giữa các mặt bích ống bằng bu lông, đảm bảo tùy chọn tiết kiệm không gian và tiết kiệm chi phí cho các ứng dụng kiểm soát chất lỏng khác nhau. Bộ truyền động điện cung cấp khả năng điều khiển chính xác và từ xa đối với hoạt động của van, cho phép tự động hóa và tích hợp vào các hệ thống điều khiển lớn hơn.

Chức năng cốt lõi của sản phẩm: Giải quyết đồng thời các vấn đề trên ba chiều: "Hiệu quả lắp đặt, Điều khiển từ xa và Độ tin cậy bịt kín"

Giá trị cốt lõi của Van bướm wafer FYL với bộ truyền động điện có thể được tóm tắt trong ba điểm sau:

Khía cạnh 1: Hiệu quả lắp đặt
Vấn đề đã được giải quyết: Van mặt bích truyền thống cồng kềnh, nặng nề, cần nhiều không gian hơn và thời gian lắp đặt lâu hơn
Phương pháp thực hiện: Thiết kế wafer nhỏ gọn vừa khít giữa hai mặt bích ống bằng bu lông, giảm thiểu yêu cầu về không gian và chi phí lắp đặt
Lợi ích thực tế: Tiết kiệm không gian + lắp đặt tiết kiệm chi phí, đặc biệt phù hợp với các dự án có không gian hạn chế hoặc có nhiều điểm van

Lĩnh vực 2: Điều khiển tự động từ xa
Đã giải quyết vấn đề: Van thủ công yêu cầu vận hành tại chỗ, không thể tích hợp vào hệ thống điều khiển tự động
Phương pháp thực hiện: Bộ truyền động điện chuyển đổi tín hiệu điện thành chuyển động cơ học, hỗ trợ BẬT/TẮT, điều chế (4-20mA hoặc 0-10V) và phản hồi vị trí
Lợi ích thực tế: Cho phép vận hành từ xa, chính xác và tích hợp liền mạch vào hệ thống điều khiển DCS/PLC, giảm chi phí lao động

Khía cạnh 3: Độ tin cậy niêm phong
Đã giải quyết vấn đề: Việc bịt kín kém dẫn đến rò rỉ, mất chất lỏng và gây nguy hiểm về an toàn
Phương pháp thực hiện: Bịt kín chỗ ngồi mềm bằng EPDM, PTFE hoặc các chất đàn hồi khác
Lợi ích thực tế: Ngắt điện chặt chẽ, giảm rò rỉ, cải thiện độ tin cậy và an toàn của hệ thống

10 Ưu điểm của Van bướm wafer với bộ truyền động điện

1. Thiết kế wafer: Van có thân mỏng, nhỏ gọn vừa vặn giữa hai mặt bích ống, giảm thiểu yêu cầu về không gian và chi phí lắp đặt.
2. Thiết bị truyền động điện: Được trang bị thiết bị truyền động điện tự động hóa việc điều khiển van. Bộ truyền động chuyển đổi tín hiệu điện thành chuyển động cơ học, mang lại khả năng vận hành từ xa, chính xác.
3. Luồng hai chiều: Hỗ trợ luồng theo cả hai hướng, mang lại sự linh hoạt cho cấu hình hệ thống.
4. Vận hành theo 1/4 vòng: Van chỉ cần xoay 90 độ để mở hoặc đóng hoàn toàn, giúp vận hành hiệu quả và nhanh chóng.
5. Cơ chế bịt kín: Đệm kín mềm với các tùy chọn EPDM, PTFE hoặc chất đàn hồi khác đảm bảo đóng chặt, giảm rò rỉ và cải thiện độ tin cậy.
6. Tùy chọn vật liệu: Có sẵn bằng nhiều vật liệu khác nhau như thép không gỉ, thép cacbon, gang, v.v., cho phép tương thích với nhiều loại chất lỏng và môi trường.
7. Tùy chọn điều khiển: Có thể được trang bị nhiều tùy chọn điều khiển bao gồm BẬT/TẮT, điều chế (4-20mA hoặc 0-10V) và phản hồi vị trí để tăng cường tự động hóa và điều khiển quá trình.
8. Chống ăn mòn và mài mòn: Được thiết kế để chịu được các vật liệu ăn mòn và mài mòn, mang lại độ bền và tuổi thọ cao trong môi trường khắc nghiệt.
9. Nhiều kích cỡ: Có nhiều loại đường kính (thường là DN40-DN1200), hỗ trợ các công suất dòng chảy khác nhau cho các nhu cầu công nghiệp khác nhau.
10. Dễ bảo trì: Thiết kế đơn giản của van cho phép dễ dàng kiểm tra, bảo trì và thay thế bộ phận, góp phần giảm thời gian ngừng hoạt động.

Tôi có thể sử dụng van này cho ứng dụng của mình không?

Van bướm wafer với bộ truyền động điện đã được sử dụng rộng rãi trong năm tình huống ứng dụng sau:

Ứng dụng 1: Xử lý nước
- Công dụng cụ thể: Điều tiết hệ thống nước và nước thải
- Đã giải quyết vấn đề: Cung cấp khả năng kiểm soát dòng chảy đáng tin cậy và khả năng vận hành từ xa cho các cơ sở xử lý nước

Ứng dụng 2: Hệ thống HVAC
- Công dụng cụ thể: Kiểm soát luồng không khí, nước hoặc hơi nước trong hệ thống sưởi và làm mát
- Giải quyết vấn đề: Cho phép điều hòa khí hậu tự động, nâng cao hiệu quả sử dụng năng lượng

Ứng dụng 3: Thực phẩm và đồ uống
- Sử dụng cụ thể: Kiểm soát dòng chảy vệ sinh trong hệ thống chế biến thực phẩm
- Giải quyết vấn đề: Đảm bảo kiểm soát dòng chảy sạch sẽ, đáng tin cậy đáp ứng các tiêu chuẩn an toàn thực phẩm

Ứng dụng 4: Xử lý hóa chất
- Công dụng cụ thể: Xử lý các hóa chất ăn mòn trong ứng dụng công nghiệp
- Giải quyết vấn đề: Vật liệu chống ăn mòn mang lại độ bền và an toàn trong môi trường hóa chất khắc nghiệt

Ứng dụng 5: Dầu khí
- Công dụng cụ thể: Điều chỉnh dòng chất lỏng, khí trong đường ống
- Đã giải quyết vấn đề: Cung cấp khả năng kiểm soát dòng chảy tự động, mạnh mẽ cho các ứng dụng dầu khí có yêu cầu khắt khe

Tại sao chọn Van bướm wafer với bộ truyền động điện của Nhà máy FYL?

Trong số nhiều loại van tự động trên thị trường, Van bướm wafer FYL với Bộ truyền động điện cung cấp bốn giá trị khác biệt sau:

Ưu điểm 1: Trực tiếp tại nhà máy từ FYL – Kiểm soát chất lượng và lợi thế về chi phí
FYL là nhà sản xuất van chuyên nghiệp có nhiều năm kinh nghiệm trong ngành
Định giá trực tiếp tại nhà máy giúp loại bỏ chi phí trung gian
Lợi ích thực tế: Chi phí mua sắm thấp hơn + hỗ trợ kỹ thuật trực tiếp từ nhà sản xuất

Ưu điểm 2: Thiết kế wafer tiết kiệm không gian và giảm chi phí lắp đặt
Van mặt bích truyền thống yêu cầu bu lông dài hơn và nhiều không gian hơn
Thiết kế wafer nhỏ gọn vừa khít giữa hai mặt bích ống, yêu cầu không gian tối thiểu
Lợi ích thực tế: Giảm thời gian lắp đặt và giảm chi phí tổng thể của dự án, đặc biệt đối với việc lắp đặt nhiều van

Ưu điểm 3: Tùy chọn điều khiển linh hoạt cho các nhu cầu tự động hóa khác nhau
Hỗ trợ điều khiển ON/OFF (mở/đóng) cho các ứng dụng cách ly đơn giản
Hỗ trợ điều khiển điều biến (4-20mA hoặc 0-10V) để điều chỉnh lưu lượng chính xác
Hỗ trợ phản hồi vị trí để theo dõi trạng thái van theo thời gian thực
Lợi ích thực tế: Một mô hình van có thể phục vụ nhiều yêu cầu tự động hóa, giảm độ phức tạp của hàng tồn kho

Ưu điểm 4: Nhiều tùy chọn vật liệu và ghế ngồi để có khả năng tương thích rộng rãi về chất lỏng
Vật liệu cơ thể: thép không gỉ, thép carbon, gang
Vật liệu đĩa: thép không gỉ, sắt dẻo
Vật liệu ghế: EPDM, PTFE, NBR (chọn dựa trên ứng dụng)
Lợi ích thực tế: Cùng một dòng van có thể xử lý nước, hơi nước, hóa chất, thực phẩm, v.v. - không cần phải chuyển đổi nhãn hiệu van cho các chất lỏng khác nhau

Phản hồi trực tiếp cho mối quan tâm chung của người mua:

1. "Làm sao tôi biết nên chọn vật liệu và chỗ ngồi nào?" → Dựa trên loại chất lỏng của bạn: EPDM cho nước và hóa chất nhẹ, PTFE cho hóa chất mạnh và nhiệt độ cao, NBR cho ứng dụng dầu và nhiên liệu
2. "Van này có thể được tích hợp vào hệ thống điều khiển hiện tại của tôi không?" → Có, hỗ trợ tín hiệu điều khiển 4-20mA và 0-10V, tương thích với hầu hết các hệ thống DCS/PLC bao gồm Siemens, ABB và các hệ thống khác
3. "Tuổi thọ điển hình của van này là bao nhiêu?" → Với việc lựa chọn và lắp đặt phù hợp, van sẽ hoạt động đáng tin cậy trong nhiều năm. Bộ truyền động điện được thiết kế để hoạt động liên tục trong thời gian dài

Thông số sản phẩm (Tham khảo lựa chọn)

Phần sau đây cung cấp các thông số kỹ thuật chính cho Van bướm wafer với bộ truyền động điện:

Thông số kỹ thuật 1 - Loại van: Bướm wafer

Thông số 2 - Loại thiết bị truyền động: Điện

Thông số kỹ thuật 3 - Chất liệu thân: Thép không gỉ, gang hoặc thép cacbon

Thông số 4 - Chất liệu đĩa: Thép không gỉ, sắt dẻo

Thông số 5 - Chất liệu ghế: EPDM, PTFE, NBR (tùy chọn dựa trên ứng dụng)

Thông số kỹ thuật 6 - Áp suất định mức: PN10, PN16, ANSI 150 (dựa trên kích thước)

Thông số 7 - Nhiệt độ hoạt động: -10°C đến 150°C (tùy thuộc vào chất liệu ghế)

Thông số 8 - Nguồn điện: 220V AC, 24V DC, 380V AC (có thể tùy chỉnh dựa trên model thiết bị truyền động)

Thông số 9 - Tín hiệu điều khiển: ON/OFF, Điều chế (4-20mA, 0-10V)

Thông số kỹ thuật 10 - Phạm vi kích thước: Điển hình là DN40 đến DN1200, hỗ trợ các công suất lưu lượng khác nhau

Hướng dẫn lựa chọn nhanh (So khớp theo điều kiện vận hành)

Dựa trên ứng dụng của bạn, bạn có thể nhanh chóng chọn cấu hình phù hợp bằng cách sử dụng logic sau:

Điều kiện 1 - Loại chất lỏng: Nước hoặc nước thải
- Cấu hình đề xuất: Thân gang + Ghế EPDM + Điều khiển BẬT/TẮT

Điều kiện 2 - Loại chất lỏng: Hóa chất ăn mòn
- Cấu hình đề xuất: Thân thép không gỉ + Ghế PTFE + Điều khiển điều biến (4-20mA)

Điều kiện 3 - Loại chất lỏng: Dầu hoặc nhiên liệu
- Cấu hình khuyến nghị: Thân thép carbon + Ghế NBR + Điều khiển BẬT/TẮT

Điều kiện 4 - Loại chất lỏng: Thực phẩm và đồ uống
- Cấu hình đề xuất: Thân thép không gỉ + Ghế EPDM hoặc PTFE + Thiết kế vệ sinh

Điều kiện 5 - Ứng dụng HVAC
- Cấu hình khuyến nghị: Thân bằng gang hoặc thép không gỉ + Ghế EPDM + Điều khiển điều biến hoặc BẬT/TẮT

Điều kiện 6 - Chất lỏng có nhiệt độ cao (lên tới 150°C)
- Cấu hình đề xuất: Thân thép không gỉ + Ghế PTFE + Bộ truyền động phù hợp
