Các phân loại của van cổng là gì?

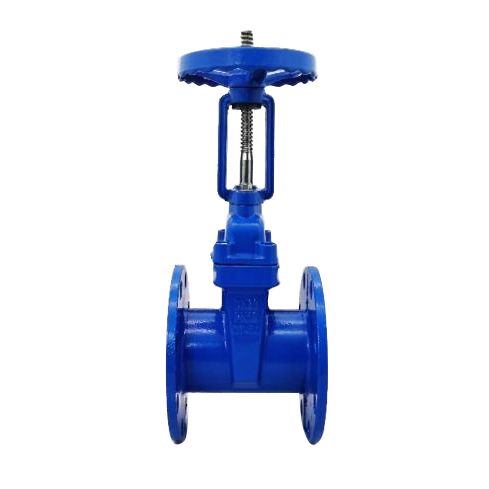

Nếu được phân loại theo thân van,Van cổngCó thể được chia thành van cổng thân tăng và van cổng thân được che giấu. Sợi hình thang của thân van của van cổng thân đang tăng được đặt bên ngoài thân van, nằm ở phần trên của thân van. Bằng cách xoay đai ốc thân van, thân van điều khiển đĩa cổng tăng và rơi đồng bộ để nhận ra việc mở và đóng van. Vì đai ốc thân van nằm ngoài khoang cơ thể, nên nó có lợi cho việc bôi trơn, và trạng thái mở và đóng là trực quan và rõ ràng, vì vậy nó được sử dụng rộng rãi. Tuy nhiên, trong các môi trường khắc nghiệt, các sợi tiếp xúc của thân van dễ bị hư hại và ăn mòn, và thậm chí ảnh hưởng đến hoạt động.

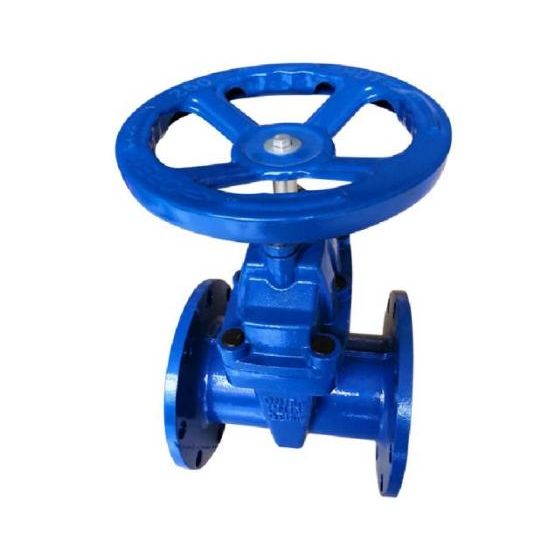

Van cổng thân được che giấu còn được gọi là van cổng quay. Các đai ốc thân van được đặt bên trong thân van, tiếp xúc trực tiếp với môi trường và thường được cố định trên đĩa cổng. Các đai ốc thân van điều khiển đĩa cổng để di chuyển lên xuống để hoàn thành lỗ mở và đóng qua vòng quay của thân van. Thông thường có một sợi hình thang ở dưới cùng của thân van. Thông qua luồng ở dưới cùng của van và rãnh hướng dẫn trên đĩa van, chuyển động quay được chuyển thành chuyển động tuyến tính, nghĩa là mô -men hoạt động được chuyển thành lực đẩy hoạt động. Vì sợi hình thang được sử dụng để truyền được đặt bên trong thân van, nên nó dễ bị ăn mòn trung bình và không thể được bôi trơn. Mức độ mở không thể được quan sát trực tiếp và cần có một thiết bị chỉ báo.

Nếu được phân loại theo cấu trúc,Van cổngCó thể được chia thành hai loại: van cổng nêm và van cổng song song. Bề mặt niêm phong của van cổng phẳng song song với đường trung tâm thẳng đứng, do đó các bề mặt niêm phong trên thân van và tấm cổng cũng song song với nhau. Loại van cổng phổ biến nhất là loại đĩa hai mặt. Để làm cho thân van và tấm cổng tiếp xúc gần giữa hai bề mặt niêm phong khi đóng, một nêm lực đẩy hai mặt thường được sử dụng giữa hai tấm cổng. Hầu hết chúng được sử dụng trên các đường ống áp suất thấp như đường ống nhỏ. Ngoài ra còn có các van cổng song song với cổng đơn, nhưng chúng rất hiếm.

Bề mặt niêm phong của van cổng Wedge nằm ở một góc nhất định của đường trung tâm thẳng đứng và nó là một van cổng với hai bề mặt niêm phong hình nêm. Cổng của van cổng Wedge có sẵn trong cổng đơn và đôi. Ưu điểm của loại cổng kép là yêu cầu chính xác của góc bề mặt niêm phong thấp, sự thay đổi nhiệt độ không dễ dàng để nêm cổng và độ mòn của bề mặt niêm phong có thể được bù bằng cách thêm các miếng đệm. Nhược điểm là cấu trúc này rất phức tạp và dễ dàng gắn vào phương tiện nhớt. Quan trọng hơn, tấm cổng dễ bị rơi sau khi các vách ngăn trên và dưới đã bị ăn mòn trong nhiều năm.

Ngoài ra, có nhiều cách phân loại khác nhau:

Theo các tiêu chuẩn khác nhau: van cổng tiêu chuẩn quốc gia, van cổng tiêu chuẩn Mỹ, van cổng tiêu chuẩn Đức, van cổng tiêu chuẩn Nhật Bản.

Theo phương pháp kết nối: van cổng mặt bích, van cổng hàn, van cổng ren (cũng được chia thành luồng bên trong và luồng bên ngoài).

Theo mức áp suất: van cổng áp suất cao, van cổng áp suất thấp (trung bình).

Theo phương pháp lái xe: Van cổng điện,van khí nén, van cổng thủ công.

Theo phân loại vật liệu: van cổng bằng thép không gỉ, van cổng thép rèn, van cổng thép đúc, van cổng thép carbon, van cổng bằng gang, van cổng đồng (cũng được chia thành van cổng bằng đồng, van cổng bằng đồng), van cổng gốm, van cổng nhựa.
