Các đặc điểm cấu trúc của loại nàyVan bướmlà trục thân van, trung tâm của tấm bướm và trung tâm của cơ thể ở cùng một vị trí. Cấu trúc rất đơn giản và dễ sản xuất. Van bướm lót cao su phổ biến thuộc thể loại này. Nhược điểm là tấm bướm và ghế van luôn ở trong trạng thái đùn và cạo, khoảng cách điện trở lớn và hao mòn nhanh. Để khắc phục sự đùn và cạo và đảm bảo hiệu suất niêm phong, ghế van về cơ bản được làm bằng các vật liệu đàn hồi như cao su hoặc polytetrafluoroetylen, nhưng nó cũng bị giới hạn khi sử dụng nhiệt độ. Đây là lý do tại sao mọi người theo truyền thống tin rằng các van bướm không kháng nhiệt độ cao.
Để giải quyết vấn đề đùn của tấm bướm và ghế van của van bướm đồng tâm, một van bướm lập dị duy nhất đã được sản xuất. Các đặc điểm cấu trúc của nó là trục thân van lệch khỏi trung tâm của tấm bướm, do đó các đầu trên và dưới của tấm bướm không còn trở thành trục xoay, và các đầu trên và dưới của tấm bướm và ghế van được phân tán và giảm. Đùn quá mức. Tuy nhiên, do cấu trúc lập dị đơn lẻ, hiện tượng cạo giữa tấm bướm và ghế van không biến mất trong toàn bộ quá trình mở và đóng của van, và phạm vi ứng dụng tương tự như van bướm đồng tâm, do đó nó không được sử dụng rộng rãi.

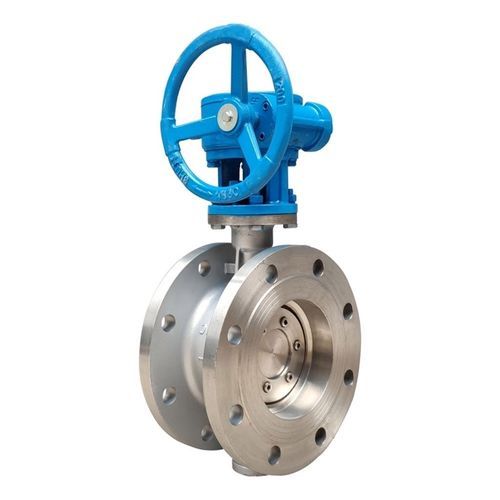

CácVan bướm lập dị hai, đây là loại được sử dụng rộng rãi nhất hiện nay, được cải thiện hơn nữa trên cơ sở van bướm lập dị duy nhất. Đặc điểm cấu trúc của nó là trục gốc van lệch khỏi cả trung tâm của tấm bướm và trung tâm của cơ thể. Hiệu ứng lập dị kép cho phép tấm bướm nhanh chóng tách ra khỏi ghế van sau khi mở van, loại bỏ rất nhiều sự đùn quá mức không cần thiết và cạo giữa tấm bướm và ghế van, giảm điện trở mở, giảm hao mòn và tăng tuổi thọ của ghế van. Việc giảm đáng kể việc cạo cũng cho phép van bướm lập dị kép sử dụng ghế van kim loại, giúp cải thiện việc áp dụng các van bướm trong các trường nhiệt độ cao. Tuy nhiên, vì nguyên tắc niêm phong của nó thuộc về cấu trúc niêm phong vị trí, nghĩa là bề mặt niêm phong của tấm bướm và ghế van tiếp xúc hàng và biến dạng đàn hồi do tấm bướm vắt ghế van tạo ra hiệu ứng niêm phong, khả năng đóng cửa là rất cao. Đây là lý do tại sao mọi người theo truyền thống tin rằng các van bướm không chống lại áp lực cao và bị rò rỉ lớn.

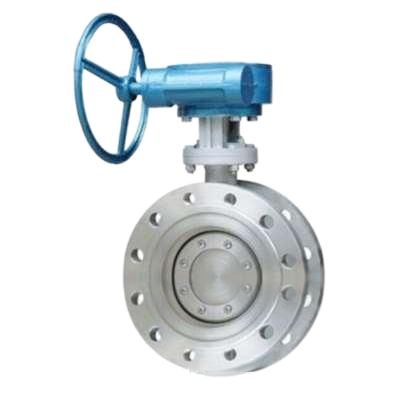

Để có khả năng chống lại nhiệt độ cao, phải sử dụng niêm phong cứng, nhưng rò rỉ lớn; Để có rò rỉ bằng không, phải sử dụng các con dấu mềm, nhưng chúng không chịu được nhiệt độ cao. Để vượt qua mâu thuẫn của van bướm lập dị haiVan bướmđã lập dị lần thứ ba. Đặc điểm cấu trúc của nó là trong khi vị trí trục của thân van lập dị kép là lập dị, thì trục hình nón của bề mặt niêm phong tấm bướm bị lệch thành trục hình trụ của cơ thể. Điều đó có nghĩa là, sau độ lệch tâm thứ ba, phần niêm phong của tấm bướm không còn là một vòng tròn thực sự, mà là hình elip, và hình dạng của bề mặt niêm phong của nó không đối xứng, một bên nghiêng vào đường trung tâm của cơ thể và phía bên kia song song với đường trung tâm của cơ thể.
Đặc điểm lớn nhất của độ lệch tâm thứ ba này là về cơ bản nó thay đổi cấu trúc niêm phong. Nó không còn là một con dấu vị trí, mà là một con dấu xoắn, nghĩa là nó không dựa vào biến dạng đàn hồi của ghế van, mà hoàn toàn dựa vào áp suất bề mặt tiếp xúc của ghế van để đạt được hiệu ứng niêm phong. Do đó, vấn đề rò rỉ bằng không của ghế van kim loại được giải quyết trong một cú trượt rơi và do áp suất bề mặt tiếp xúc tỷ lệ thuận với áp suất trung bình, áp suất cao và điện trở nhiệt độ cao cũng được giải quyết.
