Trong nhiều hệ thống công nghiệp, việc kiểm soát dòng chất lỏng và khí là điều cần thiết để vận hành an toàn và hiệu quả. Trong số các loại van công nghiệp, vanVan bướmđã trở thành một trong những giải pháp kiểm soát dòng chảy được sử dụng rộng rãi nhất nhờ cấu trúc nhỏ gọn, thiết kế gọn nhẹ và vận hành nhanh.
Mặc dù van bướm trông tương đối đơn giản so với các loại van khác nhưng cấu trúc bên trong của nó đòi hỏi kỹ thuật chính xác. Từ các nhà máy xử lý nước và cơ sở xử lý hóa chất đến hệ thống HVAC và công nghiệp điện, van bướm đang đóng một vai trò quan trọng trong quản lý chất lỏng hiện đại.
Tại sao Van bướm được sử dụng rộng rãi trong các ứng dụng công nghiệp?
Một lý do khiến van bướm trở nên phổ biến là sự cân bằng giữa hiệu suất và tính thực tiễn.
So với nhiều thiết kế van truyền thống, van bướm cung cấp:
Cấu trúc nhỏ gọn
Trọng lượng thấp hơn
Dễ dàng cài đặt
Thao tác nhanh
Tiêu thụ vật liệu thấp hơn
Giảm yêu cầu bảo trì
Do những đặc điểm này, chúng thường được sử dụng trong các hệ thống yêu cầu kiểm soát dòng chảy thường xuyên.
Các ứng dụng điển hình bao gồm:
Hệ thống cấp nước
Xử lý nước thải
Đường ống HVAC
Chế biến thực phẩm và đồ uống
Công nghiệp hóa chất
Hệ thống phòng cháy chữa cháy
Ứng dụng hàng hải
Bí mật của ngành: Đĩa van là cốt lõi của hiệu suất van bướm
Nhiều người tập trung vào hình dáng bên ngoài của van, nhưng các kỹ sư biết rằng thiết kế đĩa ảnh hưởng rất nhiều đến hiệu suất.
Đĩa tương tác trực tiếp với môi trường chảy, ảnh hưởng đến:
Kháng dòng chảy
Mất áp suất
Hiệu suất niêm phong
Tuổi thọ sử dụng
Một đĩa được thiết kế tốt có thể làm giảm nhiễu loạn và nâng cao hiệu quả hoạt động.
Các ngành công nghiệp khác nhau có thể yêu cầu các vật liệu đĩa khác nhau, chẳng hạn như:
Thép không gỉ
Sắt dễ uốn
Đồng nhôm
Hợp kim đặc biệt
Việc lựa chọn vật liệu phụ thuộc vào các yếu tố bao gồm:
Đặc tính chất lỏng
Nhiệt độ
Áp lực
Yêu cầu ăn mòn
Các loại van bướm khác nhau và ứng dụng của chúng
Van bướm wafer
Van bướm wafer được thiết kế để vừa khít giữa hai mặt bích đường ống.
Ưu điểm:
Cấu trúc nhẹ
Cài đặt tiết kiệm không gian
Thiết kế tiết kiệm chi phí
Nó được sử dụng rộng rãi trong các hệ thống nước, HVAC và đường ống công nghiệp nói chung.
Van bướm Lug
Van bướm vấu bao gồm các ren chèn xung quanh thân van.
Lợi ích bao gồm:
Bảo trì dễ dàng hơn
Thích hợp cho các hệ thống yêu cầu loại bỏ phần ống
Tính linh hoạt cài đặt tốt hơn
Van bướm mặt bích
Van bướm mặt bích kết nối trực tiếp với mặt bích đường ống.
Chúng thường được sử dụng cho:
Hệ thống đường ống lớn hơn
Ứng dụng áp suất cao hơn
Hệ thống quy trình công nghiệp
Vật liệu van bướm: Tại sao lựa chọn vật liệu lại quan trọng
Môi trường làm việc khác nhau đòi hỏi vật liệu khác nhau.
Sự kết hợp vật liệu phổ biến bao gồm:
Phần vật liệu thông dụng
Thân gang, sắt dẻo, thép không gỉ, thép cacbon
Đĩa thép không gỉ, sắt dẻo, đồng nhôm
Ghế EPDM, NBR, PTFE, Vật liệu cao su
Trục thép không gỉ
Ví dụ:
Ghế EPDM thường được sử dụng trong các ứng dụng nước
Ghế PTFE phù hợp với yêu cầu kháng hóa chất
Các thành phần thép không gỉ được ưa thích trong môi trường ăn mòn
Thử thách tiềm ẩn: Công nghệ bịt kín quyết định độ tin cậy của van
Van bướm phải đạt được độ kín đáng tin cậy đồng thời cho phép xoay trơn tru.
Hệ thống làm kín cần cân bằng:
Mô-men xoắn hoạt động thấp
Hiệu suất tắt chặt chẽ
Tuổi thọ dài
Các thiết kế niêm phong phổ biến bao gồm:
Van bướm ngồi đàn hồi
Van bướm hiệu suất cao
Van bướm bù ba
Thiết kế bù ba đặc biệt quan trọng đối với các ứng dụng đòi hỏi khắt khe vì chuyển động của đĩa làm giảm ma sát giữa các bề mặt bịt kín, giúp cải thiện độ bền.
Xu hướng tự động hóa: Van bướm đang trở nên thông minh hơn
Van bướm truyền thống được vận hành thủ công nhưng các hệ thống công nghiệp hiện đại ngày càng sử dụng điều khiển tự động.
Các tùy chọn thiết bị truyền động phổ biến bao gồm:
Thiết bị truyền động khí nén
Được sử dụng khi cần vận hành nhanh và tự động hóa công nghiệp.

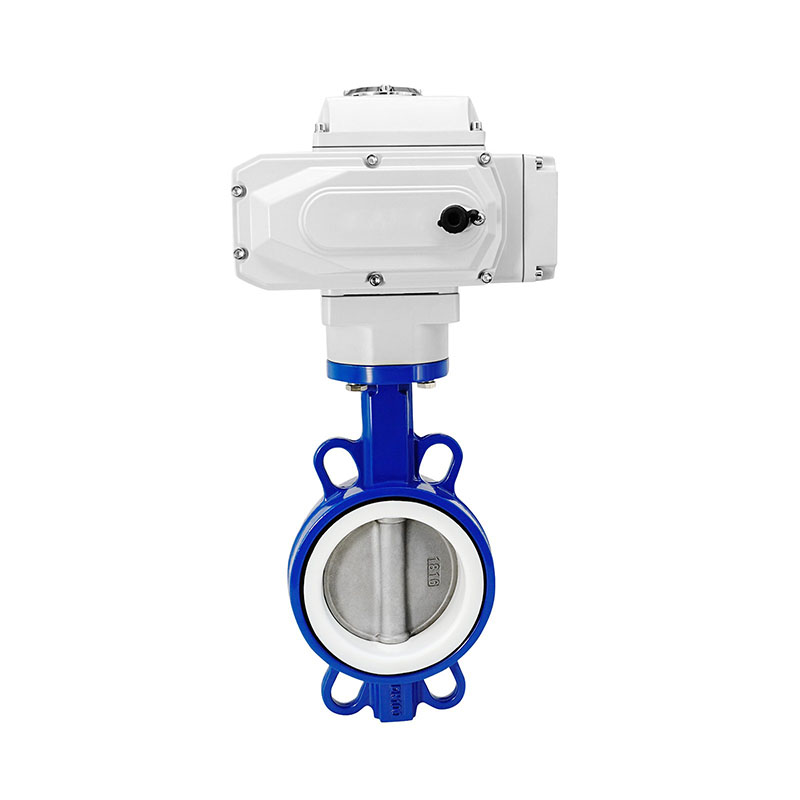

Thiết bị truyền động điện
Thích hợp cho các ứng dụng yêu cầu điều khiển từ xa chính xác.
Thiết bị truyền động thủy lực
Được sử dụng trong các hệ thống lớn đòi hỏi lực lượng vận hành cao.
Với cảm biến và hệ thống điều khiển kỹ thuật số, van bướm giờ đây có thể trở thành một phần của hệ thống quản lý đường ống thông minh.
Xu hướng phát triển trong tương lai của Van bướm
Vật liệu hiệu suất cao hơn
Các vật liệu mới và phương pháp xử lý bề mặt đang cải thiện khả năng chống lại:
Ăn mòn
mặc
Nhiệt độ cực cao
Quản lý van thông minh
Hệ thống van trong tương lai sẽ ngày càng tích hợp:
Giám sát vị trí
Điều khiển từ xa
Bảo trì dự đoán
Hệ thống IoT công nghiệp
Kiểm soát dòng chảy hiệu quả năng lượng
Thiết kế van được tối ưu hóa giúp giảm tổn thất áp suất và nâng cao hiệu quả hệ thống tổng thể.
Kết luận: Van bướm vẫn là một phần thiết yếu trong kiểm soát dòng chảy công nghiệp
Mặc dù Van bướm có cấu trúc tương đối đơn giản nhưng vai trò của nó trong các hệ thống công nghiệp không hề đơn giản.
Thông qua những cải tiến liên tục về vật liệu, công nghệ bịt kín và tự động hóa, van bướm đã trở thành giải pháp đáng tin cậy để kiểm soát chất lỏng và khí trong nhiều ngành công nghiệp.
Từ hệ thống nước đô thị đến các quy trình công nghiệp tiên tiến, loại van nhỏ gọn này tiếp tục hỗ trợ quản lý chất lỏng hiệu quả và an toàn trên toàn thế giới.
