Hướng dẫn lựa chọn, lắp đặt, khắc phục sự cố và bảo trì van bướm
Cốt lõi củavan bướmcông nghệ nằm ở thiết kế "lập dị" của nó. Các cấu trúc khác nhau phù hợp với các điều kiện làm việc rất khác nhau.
| Kiểu | Thiết kế | Đặc trưng | Tốt nhất cho |
|---|---|---|---|
| Đồng tâm/không lệch tâm | Tâm trục, tâm đĩa và tâm cơ thể đều thẳng hàng. | Cấu tạo đơn giản nhưng đĩa liên tục cọ sát vào yên xe trong quá trình đóng/mở. Độ mài mòn cao, tuổi thọ ngắn. | Nhiệt độ bình thường, áp suất thấp, dịch vụ không quan trọng (ví dụ: phân phối nước). |
| Bù đắp gấp đôi | Tâm trục lệch khỏi cả tâm đĩa và tâm thân. | Đĩa nhấc ra khỏi ghế nhanh chóng sau khi mở, giúp giảm đáng kể ma sát và mài mòn. Cuộc sống lâu hơn. Có thể sử dụng ghế kim loại cho phạm vi nhiệt độ rộng hơn. | Loại được sử dụng rộng rãi nhất – ứng dụng công nghiệp nói chung, HVAC, xử lý nước. |
| Bù đắp ba lần | Thêm độ lệch góc thứ ba vào trục hình nón bịt kín. | Việc bịt kín dựa trên áp suất tiếp xúc, không phải biến dạng đàn hồi. Cung cấp khả năng chịu nhiệt độ cao, khả năng ngắt kín bong bóng và rò rỉ ở mức tối thiểu. | Dịch vụ khắc nghiệt – nhà máy tách hơi nước, áp suất cao, đông lạnh (LNG) và khí PSA. |

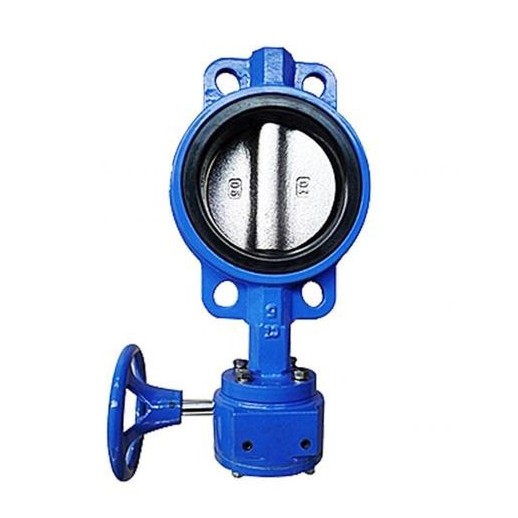

Mẹo chuyên nghiệp: Đối với các dịch vụ xử lý quan trọng hoặc hơi nước ở nhiệt độ cao, hãy luôn chọn van có đế kim loại bù đắp ba. Đối với đường nước đơn giản, van lót cao su đồng tâm là đủ và tiết kiệm chi phí.
Hướng dẫn cài đặt: Hai chi tiết tạo nên hoặc phá vỡ công việc
1. Khớp mặt bích – Lý do số 1 Van không mở
Khiếu nại hiện trường rất phổ biến là "van không mở sau khi lắp đặt". Thủ phạm hầu như luôn sử dụng mặt bích tiêu chuẩn (FF) hoặc mặt nâng (RF) thay vì mặt bích dành riêng cho van bướm.
-
Vấn đề: Mặt bích tiêu chuẩn có đường kính trong (ID) nhỏ hơn. Khi được bắt vít, ID mặt bích sẽ giữ đĩa vật lý, ngăn không cho đĩa quay.
-
Cách khắc phục:
Luôn sử dụng mặt bích van bướm do nhà sản xuất khuyến nghị (thường có ID lớn hơn).
Trước khi lắp đặt, hãy đo vật lý và xác minh rằng ID mặt bích khớp với đường kính lỗ bên trong của van.
2. Định vị – Cung cấp cho Van “Phòng thở”
-
Ống thẳng thượng nguồn/hạ lưu: Lắp van có đường kính ống ít nhất 4–6 cách xa máy bơm, khuỷu hoặc ống nối chữ T. Điều này giảm thiểu sự nhiễu loạn và rung động do dòng chảy gây ra, có thể làm hỏng chỗ ngồi và ảnh hưởng đến độ chính xác của việc điều khiển.
-
Vị trí lắp đặt: Trong khi lắp đặt, hãy giữ đĩa ở vị trí có vết nứt (mở một phần) (~10–15°). Điều này bảo vệ ghế mềm không bị mép đĩa khoét nếu vô tình xảy ra va chạm.
Xử lý sự cố: Các vấn đề và giải pháp thường gặp tại hiện trường
| Vấn đề | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Rò rỉ qua ghế (Rò rỉ bên trong) | 1. Các mảnh vụn (cặn, xỉ hàn) bị mắc kẹt trên bề mặt bịt kín. 2. Đĩa chưa đóng hoàn toàn (điều chỉnh sai điểm dừng giới hạn bộ truyền động). 3. Mô-men xoắn bu-lông mặt bích không đều làm biến dạng ghế. | 1. Xả đường dây hoặc làm sạch thủ công khu vực bịt kín. 2. Hiệu chỉnh lại giới hạn hành trình của bộ truyền động để đảm bảo đóng hoàn toàn. 3. Mô-men xoắn lại bu lông mặt bích đều theo hình sao đến giá trị được chỉ định. |
| Rò rỉ ở gioăng mặt bích (Rò rỉ bên ngoài) | 1. Miếng đệm đã cũ hoặc không tương thích với vật liệu in. 2. Lực căng bu lông mặt bích không đều. | 1. Thay thế bằng các miếng đệm tương thích với vật liệu in. 2. Sử dụng cờ lê lực để siết đều các bu lông theo thông số kỹ thuật. |
| Dính / Khó vận hành | 1. Van không hoạt động quá lâu (rỉ sét hoặc cặn tích tụ trên thân/ổ trục). 2. Các hạt rắn lọt vào khe hở ổ trục. | 1. Đối với các van không hoạt động, hãy quay vòng ít nhất mỗi tháng một lần để tránh bị kẹt. 2. Đối với các van bị kẹt, hãy thử dùng vồ gõ nhẹ vào đĩa trong khi bôi dầu thẩm thấu. Trường hợp nghiêm trọng có thể yêu cầu thay thế vòng bi. |
| Rò rỉ thân cây (Rò rỉ đóng gói) | 1. Vật liệu đóng gói bị khô, già đi hoặc không tương thích về mặt hóa học. 2. Thân cây bị trầy xước, bị ăn mòn hoặc cong vênh. | 1. Chọn đóng gói chính xác cho nhiệt độ/áp suất/phương tiện. 2. Thay thế thân và bao bì. Luôn vận hành chậm để tránh hư hỏng thân xe do mô-men xoắn tăng vọt đột ngột. |
Các phương pháp hay nhất về bảo trì - Phòng bệnh hơn chữa bệnh
-
Tập thể dục thường xuyên: Đối với các van không được sử dụng thường xuyên, hãy vận hành chúng từ mở hoàn toàn đến đóng hoàn toàn ít nhất mỗi tháng một lần. Điều này giúp đĩa và đế không bị "đóng băng" cùng nhau do cặn lắng hoặc ăn mòn nhỏ.
-
Bôi trơn: Thường xuyên bơm mỡ gốc lithium hoặc do nhà sản xuất khuyên dùng vào các phụ kiện bôi mỡ (nếu được trang bị). Điều này đặc biệt quan trọng trong môi trường ven biển hoặc có độ ẩm cao để ngăn chặn sự ăn mòn thân/ổ trục.
-
Kiểm tra tình trạng thiết bị truyền động:
Đối với bộ truyền động điện: Kiểm tra điện áp thích hợp, chức năng công tắc giới hạn và mức dầu hộp số.
Đối với thiết bị truyền động bằng khí nén/thủy lực: Kiểm tra rò rỉ khí/dầu, độ sạch của bộ lọc và áp suất cung cấp ổn định.
- Theo dõi độ mòn của ghế: Nếu bạn nhận thấy bộ truyền động mất nhiều thời gian hơn để đóng van hoàn toàn thì ghế mềm có thể bị mòn. Đối với các dịch vụ quan trọng, hãy cân nhắc lên lịch thay thế chỗ ngồi trước khi xảy ra rò rỉ.
