Sự ra đời của van bướm

Van bướmlà các loại van quay một phần tư phổ biến cho các dịch vụ bật tắt hoặc điều chỉnh. Chúng nhẹ, chiếm diện tích lắp đặt nhỏ, chi phí thấp hơn, vận hành nhanh và có sẵn kích thước lỗ lớn. “Con bướm” là một cái đĩa được nối với một thanh. Khi van mở, đĩa quay để cho chất lỏng đi qua. Nó đóng lại khi thanh quay đĩa một phần tư vòng đến vị trí vuông góc với hướng dòng chảy. Trong bài viết này, bạn sẽ tìm hiểu cách hoạt động của van bướm, các loại van bướm khác nhau là gì, các tùy chọn truyền động nào có sẵn cho các van này, v.v.

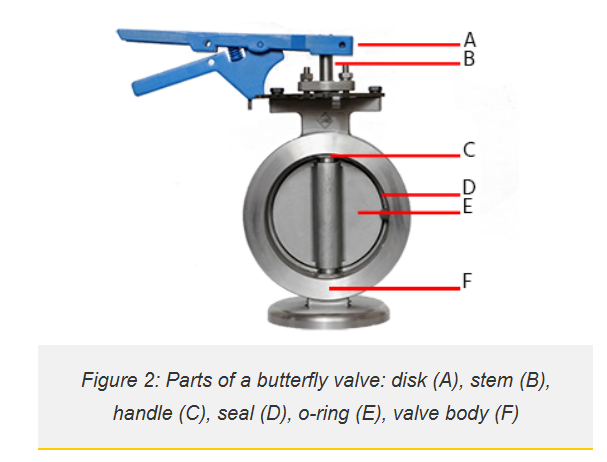

Nguyên lý hoạt động Van bướm có cấu tạo tương đối đơn giản. Hình 2 cho thấy các thành phần chính của van bướm là thân, vòng đệm, đĩa và thân. Đĩa (Hình 2 có nhãn E) của van bướm thẳng hàng với tâm của đường ống được kết nối và thân van (Hình 2 có nhãn B) kết nối với bộ truyền động hoặc tay cầm ở bên ngoài van. Ở vị trí đóng, đĩa vuông góc với dòng chảy, như trong Hình 2, và bịt kín mặt tựa van (Hình 2 có nhãn D). Một vòng chữ o (Hình 2 được dán nhãn C) trong vòng đệm kín của thân van để chống rò rỉ dọc theo thân. Khi bộ truyền động hoặc tay cầm quay thân van bướm 90°, đĩa cũng quay 90° để trở nên song song với dòng chảy. Xoay một phần cho phép dòng chảy được điều chỉnh hoặc tỷ lệ thuận.

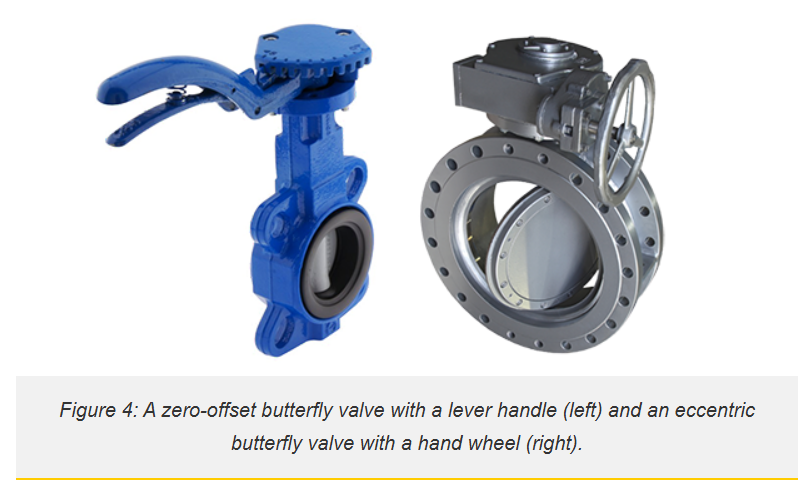

Các loại van bướm Van bướm có nhiều kiểu dáng khác nhau, mỗi loại phục vụ các ứng dụng và phạm vi áp suất cụ thể. Van bướm có thể được phân loại dựa trên thiết kế đóng đĩa, thiết kế kết nối và phương pháp truyền động. Thiết kế đóng đĩa. Van bướm có thể đồng tâm hoặc lệch tâm tùy thuộc vào vị trí của thân so với đường tâm của đĩa và góc bề mặt của ghế van. Đồng tâm Thiết kế cơ bản nhất của van bướm là van bướm hướng tâm hoặc đồng tâm. Thân van đi qua đường tâm của đĩa và mặt tựa là ngoại vi đường kính bên trong của thân van (Hình 4 bên trái). Thiết kế van không bù này được gọi là đệm ngồi đàn hồi vì khả năng bịt kín hiệu quả phụ thuộc vào tính linh hoạt của đệm cao su. Khi đóng lại, đĩa đầu tiên tiếp xúc với ghế ở góc khoảng 85° trong quá trình quay 90°. Van bướm đồng tâm phù hợp với phạm vi áp suất thấp.
