Cách đo van bướm
2025-01-07

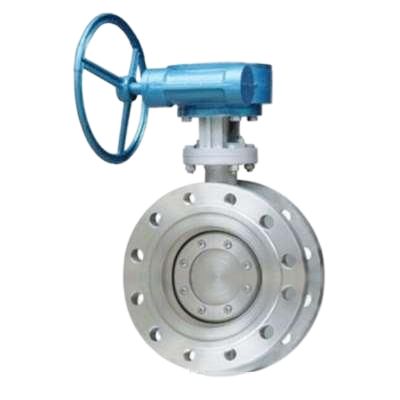

Van bướmđược sử dụng rộng rãi trong các ứng dụng công nghiệp và trong nước để điều chỉnh lưu lượng chất lỏng. Đo một van bướm một cách chính xác là rất quan trọng để đảm bảo lắp đặt đúng, khả năng tương thích với các hệ thống đường ống và hiệu suất tối ưu. Ở đây, một hướng dẫn từng bước để đo van bướm:
1. Hiểu các thành phần cần đo lường
Trước khi đo lường, làm quen với các bộ phận của van bướm yêu cầu kích thước:
- Thân van: Vỏ chính chứa đĩa và ghế.
- Đĩa: Tấm tròn xoay để kiểm soát dòng chất lỏng.
- Chỗ ngồi: Bề mặt niêm phong giữa đĩa và thân van.
- Thân: Trục được kết nối với đĩa, chuyển chuyển động từ bộ truyền động.
- Mặt bích: Các điểm kết nối giữa van và đường ống.
2. Công cụ bạn sẽ cần
- Đo băng hoặc caliper
- Thông số kỹ thuật tham chiếu hoặc bộ dữ liệu
- Máy đo kích thước ống (tùy chọn)
3. Các bước để đo lường mộtVan bướm
a) Xác định kích thước van
- Đường kính danh nghĩa (DN): Đo đường kính bên trong của đường ống, van sẽ được lắp đặt. Kích thước van van phải khớp với đường kính danh nghĩa của đường ống.
- Than van: Đo đường kính bên trong của van khi mở hoàn toàn để đảm bảo nó khớp với lỗ khoan.
b) Đo khoảng cách trực tiếp
-Khoảng cách trực tiếp: Đo khoảng cách giữa hai mặt bích (hoặc đầu) của thân van. Điều này là rất quan trọng để đảm bảo van phù hợp trong hệ thống đường ống.
c) Đo kích thước mặt bích
- Đo đường kính ngoài (OD) của mặt bích.
- Kiểm tra đường kính vòng tròn bu lông (BCD): Đường kính của vòng tròn được hình thành bởi các điểm trung tâm của các lỗ bu lông.
- Đếm và đo các lỗ bu lông: Xác minh số lượng lỗ và đường kính của chúng.
d) Đo đĩa van
- Đo đường kính của đĩa van. Đảm bảo nó không can thiệp vào đường kính bên trong của đường ống hoặc phụ kiện khi được mở hoàn toàn.
e) Kiểm tra chiều dài và đường kính thân
- Đo chiều dài của thân van để xác nhận nó phù hợp với bộ truyền động hoặc yêu cầu xử lý của bạn.
- Đo đường kính thân để đảm bảo khả năng tương thích với bộ truyền động hoặc toán tử thủ công.
f) Kiểm tra giải phóng mặt bằng
- Xử lý hoặc xử lý giải phóng mặt bằng: Nếu van sử dụng đòn bẩy hoặc bộ truyền động, hãy đo độ thanh thải cần thiết xung quanh thân cây để vận hành nó một cách tự do.
4. Cân nhắc quan trọng
a) Tiêu chuẩn và thông số kỹ thuật
Van bướm được sản xuất theo các tiêu chuẩn cụ thể như ANSI, DIN hoặc JIS. Đảm bảo các phép đo tuân thủ tiêu chuẩn liên quan đến khu vực hoặc ứng dụng của bạn.
B) Xếp hạng áp lực
Xác minh lớp áp suất của van (ví dụ: PN10, PN16) để đảm bảo nó đáp ứng các yêu cầu áp suất vận hành của hệ thống.
C) Khả năng tương thích vật liệu
Mặc dù không phải là một phép đo trực tiếp, đảm bảo vật liệu van (ví dụ, thép không gỉ, sắt dẻo) tương thích với chất lỏng được xử lý là rất quan trọng.
d) Kiểm tra chỗ ngồi và con dấu
Kiểm tra kích thước ghế van và bề mặt niêm phong để mòn hoặc hư hỏng. Đảm bảo đường kính chỗ ngồi phù hợp với kích thước đĩa cho một con dấu thích hợp.
5. Sử dụng các bộ dữ liệu của nhà sản xuất
Nhiều van bướm đi kèm với các dữ liệu kỹ thuật chi tiết. Kiểm tra chéo các phép đo của bạn với bảng dữ liệu để xác nhận van đáp ứng các yêu cầu hệ thống của bạn.
Phần kết luận
Đo aVan bướmĐảm bảo chính xác một phù hợp, hiệu suất tối ưu và độ tin cậy dài hạn. Bằng cách làm theo hướng dẫn này và xem xét tất cả các kích thước quan trọng, bạn có thể tự tin chọn hoặc thay thế một van bướm tích hợp liền mạch vào hệ thống của bạn.
