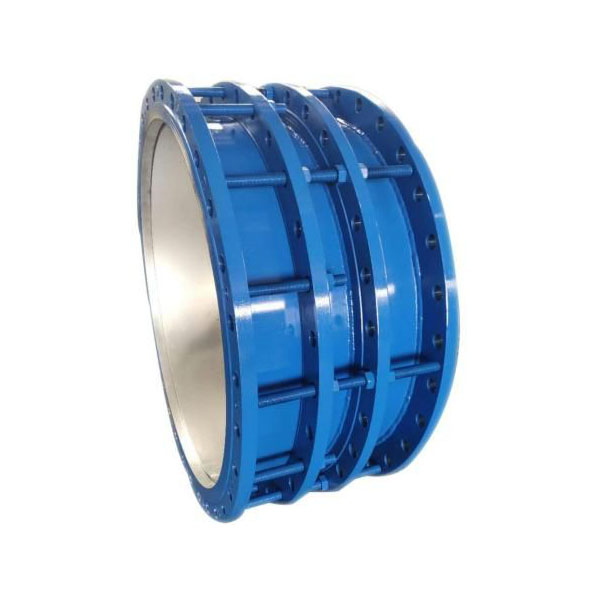

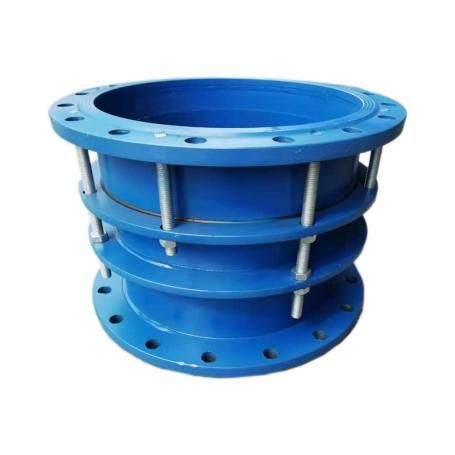

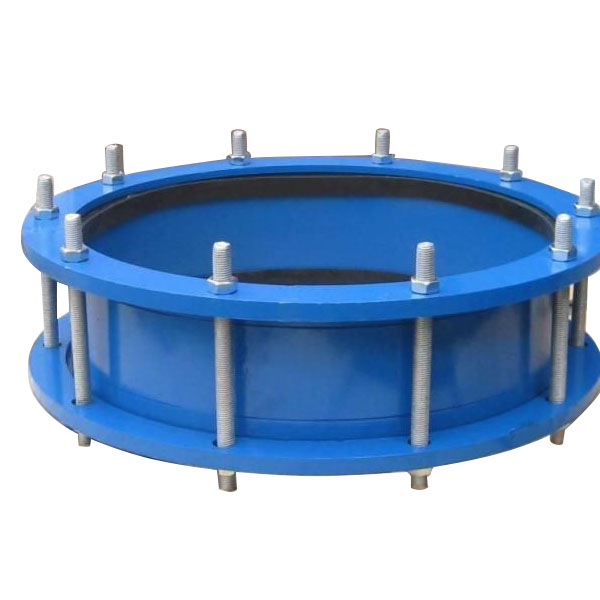

Khớp nối mở rộng mặt bích đôi

Khe co giãn giới hạn mặt bích đôi của FYL được thiết kế cho các hệ thống đường ống áp suất cao và nhiệt độ cao, nơi có mối lo ngại về rung động, giãn nở nhiệt và dịch chuyển dọc trục. Là Nhà sản xuất, Nhà cung cấp và Nhà máy đáng tin cậy của Trung Quốc, FYL đảm bảo mọi Khớp nối mở rộng giới hạn mặt bích đôi đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt, hỗ trợ tùy chỉnh OEM và cải thiện độ ổn định và an toàn của hệ thống.

Gửi yêu cầu

Mô tả Sản phẩm

Tại FYL, chúng tôi tập trung vào các giải pháp đường ống cân bằng giữa tính linh hoạt và an toàn. cácKhớp nối mở rộng mặt bích đôiđược thiết kế để hấp thụ sự giãn nở nhiệt, giảm độ rung và hạn chế dịch chuyển dọc trục trong đường ống. Nhà máy của chúng tôi cung cấp các thiết kế tùy chỉnh và dịch vụ OEM để đáp ứng các yêu cầu cụ thể của dự án, đảm bảo nâng cao tuổi thọ và hiệu quả vận hành cho mọi hệ thống đường ống.

Cấu trúc và nguyên tắc làm việc

Cấu trúc chính

Kết nối mặt bích hai đầu
Bộ bù sóng bằng kim loại hoặc cao su
Bu lông giới hạn hoặc thanh giằng
Hệ thống niêm phong
Lớp bảo vệ chống ăn mòn

Nguyên tắc làm việc

Trong quá trình vận hành, đường ống chịu sự giãn nở nhiệt, co lại và rung cơ học. Cấu trúc dạng sóng hấp thụ các chuyển động dọc trục, ngang và góc, trong khi các bu lông giới hạn kiểm soát chuyển vị tối đa. Cơ chế kép này ngăn ngừa hư hỏng đường ống và đảm bảo an toàn vận hành.

Ưu điểm kỹ thuật

Chức năng kép:Kết hợp bù dịch chuyển và giới hạn an toàn trong một thiết bị, lý tưởng cho các hệ thống đường ống quan trọng.
Tính ổn định của hệ thống:Giảm độ rung và sốc, bảo vệ máy bơm, van và các thiết bị được kết nối.
Cài đặt dễ dàng:Thiết kế mặt bích tiêu chuẩn để tương thích với nhiều hệ thống đường ống.
Tuổi thọ dịch vụ kéo dài:Cấu trúc giới hạn được tối ưu hóa giúp giảm thiểu mệt mỏi và hư hỏng tiềm ẩn.
OEM và tùy chỉnh:Có thể được thiết kế theo yêu cầu về áp suất, nhiệt độ, môi trường và dịch chuyển.

Vật liệu và độ bền

cácKhớp nối mở rộng mặt bích đôisử dụng kim loại có độ bền cao hoặc cao su chịu nhiệt, kết hợp với lớp phủ chống ăn mòn. Nó duy trì hiệu suất ổn định và tuổi thọ lâu dài trong các ngành công nghiệp hóa chất, thực phẩm, đô thị, năng lượng và dầu khí.

Lĩnh vực ứng dụng

Sản phẩm này được sử dụng rộng rãi trong:

Nhà máy thủy lợi và xử lý nước thải
Hệ thống đường ống hóa chất và hóa dầu
Đường ống công nghiệp thực phẩm và đồ uống
Đường ống cấp nước và xây dựng đô thị
Hệ thống cung cấp điện và nhiệt
Đường ống công nghiệp dầu khí

Hiệu suất thị trường

của FYLKhớp nối mở rộng mặt bích đôiđã được xuất khẩu sang Châu Âu, Châu Mỹ, Trung Đông và Đông Nam Á. Khách hàng báo cáo hiệu suất ổn định trong điều kiện áp suất cao, nhiệt độ cao và độ rung, lắp đặt dễ dàng cũng như kéo dài tuổi thọ của đường ống và thiết bị.

Trường hợp khách hàng

1. Dự án hóa dầu Trung Đông

Một nhà máy hóa dầu lớn đã thay thế các kết nối đường ống cũ bằng Khe co giãn giới hạn mặt bích đôi FYL, giải quyết các vấn đề giãn nở nhiệt lâu dài và giảm tần suất bảo trì.

2. Nhà máy xử lý nước thải đô thị Châu Âu

Trong dự án xử lý nước thải của một thành phố ở Châu Âu, sản phẩm của chúng tôi đã được sử dụng trong đường ống áp suất cao. Thiết kế giới hạn tùy chỉnh giúp giảm độ rung và tiếng ồn hiệu quả, đảm bảo sự ổn định của hệ thống.

3. Nhà máy chế biến thực phẩm Á Châu

Một công ty chế biến thực phẩm Châu Á đã sử dụng Khe co giãn mặt bích đôi FYL cho đường ống có nhiệt độ cao và vệ sinh cao, duy trì kết nối ổn định trong điều kiện vận hành nghiêm ngặt.

Dịch vụ của chúng tôi

Hỗ trợ trước khi bán:Tư vấn trực tuyến 7×24, báo giá nhanh, hướng dẫn kỹ thuật và giải pháp thiết kế tùy chỉnh theo nhu cầu khách hàng.
Theo dõi sản xuất:Cập nhật thường xuyên về tiến độ sản xuất để đảm bảo giao hàng đúng thời hạn.
Hỗ trợ sau bán hàng:Hướng dẫn cài đặt và giải quyết vấn đề để vận hành trơn tru.

Tại sao chọn FYL

Chọn FYL có nghĩa là nhận được nhiều hơn mộtKhớp nối mở rộng mặt bích đôi. Đội ngũ thiết kế và sản xuất chuyên nghiệp của chúng tôi cung cấp các giải pháp phù hợp để đảm bảo khả năng tương thích hoàn hảo với hệ thống đường ống của bạn. Chúng tôi cam kết cung cấp các sản phẩm đáng tin cậy và hỗ trợ toàn diện cho các dự án trên toàn thế giới.

Double Flange Limited Expansion Joint

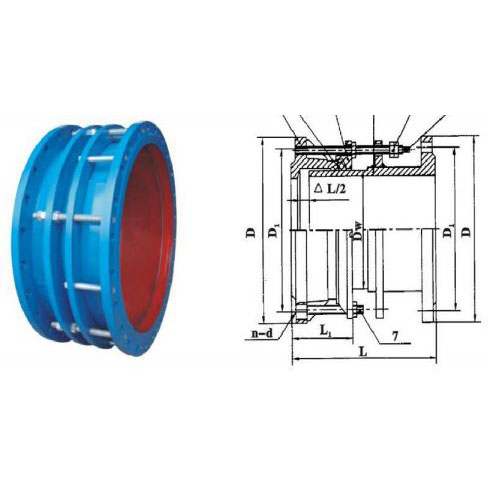

Bảng ngày cài đặt

Đường kính danh nghĩa	Đường kính ống	KÍCH CỠ		Số lượng kéo dài	Kích thước mặt bích
Đường kính danh nghĩa	Đường kính ống	L	L1		0,6MPa			1.0MPa
DN	DN	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-φ14	185	145	4-φ18
80	89				190	150	4-φ18	200	160	8-φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-φ18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-φ22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				375	335	12-φ18	395	350	12-φ22
300	325	370	130	65	440	395	12-φ22	445	400	12-φ22
350	377				490	445	12-φ22	505	460	16-φ22
400	426				540	495	16-φ22	565	515	16-φ26
450	480				595	550	16-φ22	615	565	20-φ26
500	530				645	600	20-φ22	670	620	20-φ26
600	630				755	705	20-φ26	780	725	20-φ30
700	720				860	810	24-φ26	895	840	24-φ30
800	820	600	220	130	975	920	24-φ30	1015	950	24-φ33
900	920				1075	1020	24-φ30	1115	1015	28-φ33
1000	1020				1175	1120	28-φ30	1230	1160	28-φ36
1200	1220				1405	1340	32-φ33	1455	1380	32-φ40
1400	1420	640			1630	1560	36-φ36	1675	1590	36-φ42
1500	1520				1730	1660	36-φ36	-	-	-
1600	1620				1830	1760	40-φ36	1915	1820	40-φ48
1800	1820				2045	1970	44-φ40	2115	2020	44-φ48
2000	2020				2265	2180	48-φ42	2325	2230	48-φ48
2200	2220				2475	2390	52-φ42	2550	2440	52-φ56
2400	2420				2685	2600	56-φ42	2760	2650	56-φ56
2600	2620	710	240	150	2905	2810	60-φ48	2960	2850	60-φ56
2800	2820				3115	3020	64-φ48	3180	3070	64-φ56
3000	3020				3315	3220	68-φ48	3405	3290	68-φ60
3200	3220				3525	3430	72-φ48
3400	3420				3735	3640	76-φ48
3600	3620				3970	3860	80-φ56
